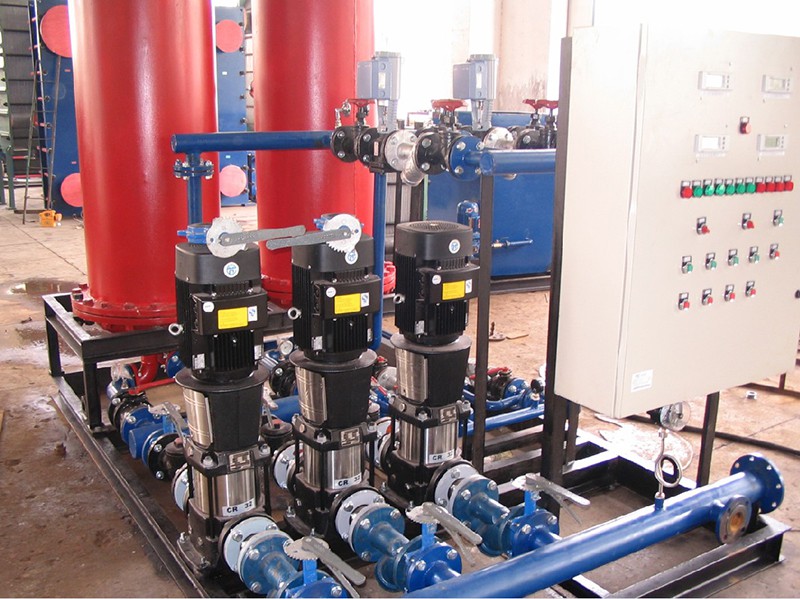

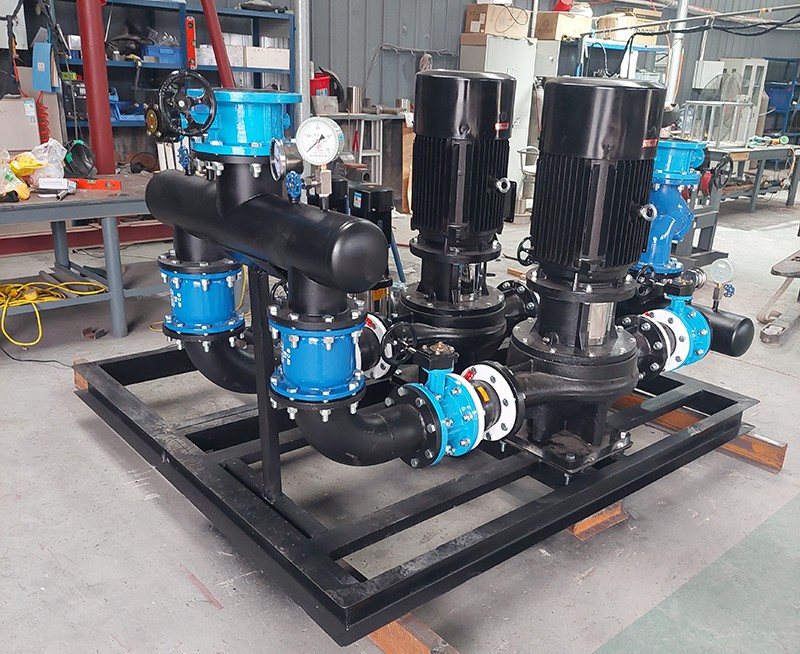

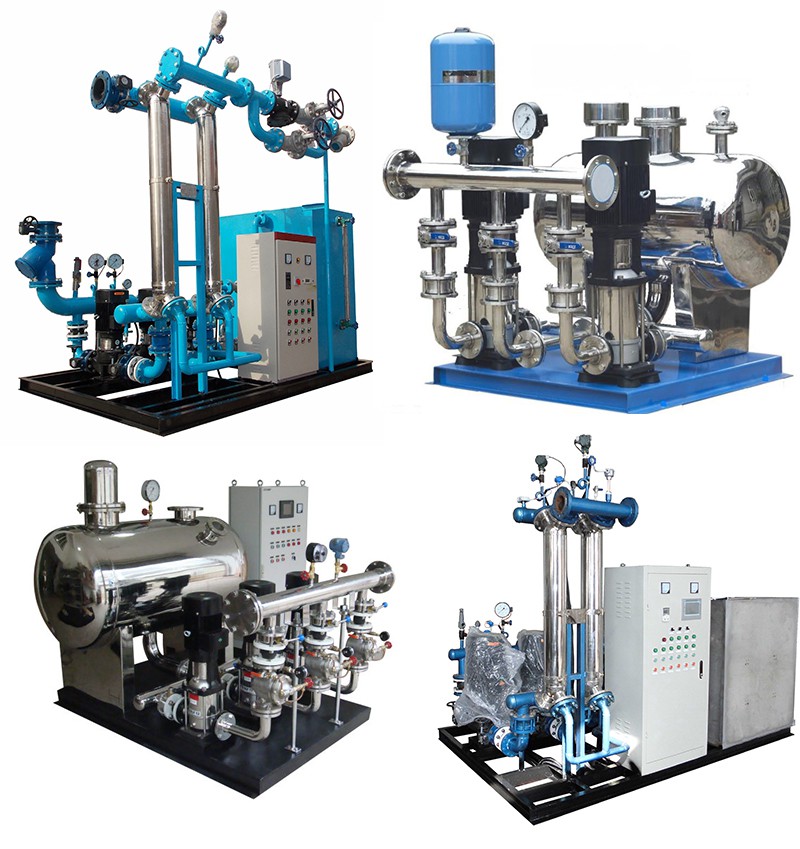

一、簡介：是集成了換熱器、循環泵、補水泵、溫度計、壓力表、各種傳感器、二次側管路、閥門及工控于一體的成套區域供熱設備。同時結合領前的控制技術以及豐富的經驗，標準化、模塊化的設計，統籌兼顧，為用戶量身定做更合適的、性能優良的換熱系統解決方案。

　　換熱器是近年來推出的一種新型效率高節能的換熱設備， 它在設計上完全突破了傳統管殼式換熱器的設計思路， 從材料選擇到結構形式、 外形體積等方面與傳統管殼式換熱器相比均有大幅度變化， 多項技術創新使該換熱器從外觀到性能等各方面明顯超越了傳統管殼式換熱器，改變了傳統換熱器結構簡單、 體積龐大、 外形粗糙、 效率低下的特點， 是傳統換熱器的更新?lián)Q代產。 綜合其設計理論依據，結構特點，性能分析，它同時具有安全、效率高、節能、體積小、表面光潔維護費用低、使用壽命長等特點，相對于傳統換熱器它是具有劃時代意義的節能產品。

　　二、換熱機組性能特點：

　　1.材質：螺旋纏繞管換熱器，換熱管為不銹鋼 316L 材質，殼程為不銹鋼 316 材質，以

　　滿足不同復雜物料的換熱要求。耐高溫 400℃，耐高壓 1.6Mpa。

　　2.螺紋管束：螺旋螺紋管換熱器采用效率高的不銹鋼雙螺紋管。該管束表面設計周期變化的

　　環形螺紋， 當換熱管內外物料流動時， 由于流通截面和流動方向的不斷變化， 破壞層流底層，提高流體湍流強度和湍流的給熱能力。

　　3.換熱管螺旋纏繞結構：換熱管束經特殊工藝加工成盤旋纏繞結構。換熱管束兩端通過

　　先強度脹接后焊接的工藝固定在管板上， 管束與管板封裝在換熱器殼體內， 管板焊接在兩端封頭上。單位體積內加大換面積，經盤旋纏繞后的換熱管束拉伸后長度可達殼體長度的 4-6倍，使熱媒體在換熱管內停留時間長，換熱更充分。雙側流體通過時，沿軸向運動，不斷改變流體運動方向。同時在螺紋管增加湍流強度的同時，再次強化傳熱，保持穩定連續的強化作用，使傳熱效果顯著提高。

　　4.接管中心線間 90°連接方式：螺旋螺紋管換熱器在接管連接方式上有一項與眾不同的設計，即在兩端封頭上的兩個接管中心線間的角度α為 90°，此設計對于提高換熱器的傳熱性能、降低結垢傾向都具有顯著的效果。

　　5.非對稱流設計：螺旋螺紋管換熱器管程殼程容積不相同，殼程容積能達到管程容積的 4.2 倍，以滿足醫藥，化工等各種不同復雜工況要求。

　　三、換熱機組應用場合：

　　1、制冷：用作冷凝器和蒸發器。

　　2、暖通空調：配合鍋爐使用的中間換熱器、高層建筑中間換熱器等。

　　3、化學工業：純堿工業，合成氨，酒精發酵，樹脂合成冷卻等。

　　4、冶金工業：鋁酸鹽母液加熱或冷卻，煉鋼工藝?yán)鋮s等。

　　5、機械工業：各種淬火液冷卻，減速器潤滑油冷卻等。

　　6、電力工業：高壓變壓器油冷卻，發電機軸承油冷卻等。

　　7、造紙工業：漂白工藝熱回收，加熱洗漿液等。

　　8、紡織工業：粘膠絲堿水溶液冷卻，沸騰硝化纖維冷卻等。

　　9、食品工業：果汁滅菌冷卻，動植物油加熱冷卻等。

　　10、油脂工藝：皂基常壓干燥，加熱或冷卻各種工藝用液。

　　11、集中供熱：熱電廠廢熱區域供暖，加熱洗澡用水。

　　12、其他：石油、醫藥、船舶、海水淡化、地?zé)崂谩⑻柲芾谩?
